60台面弧形交叉滚柱导轨蜗轮蜗杆驱动型电动角位

产品时间：2023-05-31 18:42

价格：

简要描述：电动角位台，又叫电动摆动滑台，也称角位台、摆动台等，是将电机的旋转运动，转化为台面围绕空间某一点（旋转中心）的角度摆动的电动装置。主体材料采用硬质铝合金。...

电动角位台，又叫电动摆动滑台，也称角位台、摆动台等，是将电机的旋转运动，转化为台面围绕空间某一点（旋转中心）的角度摆动的电动装置。主体材料采用硬质铝合金，表面阳极氧化黑色，蜗轮蜗杆传动，蜗轮采用耐磨锡青铜，导轨采用弧形交叉滚柱导轨，强度高、负载能力强、耐用性好。标配二相步进电机，可提供较高的分辨率和定位精度

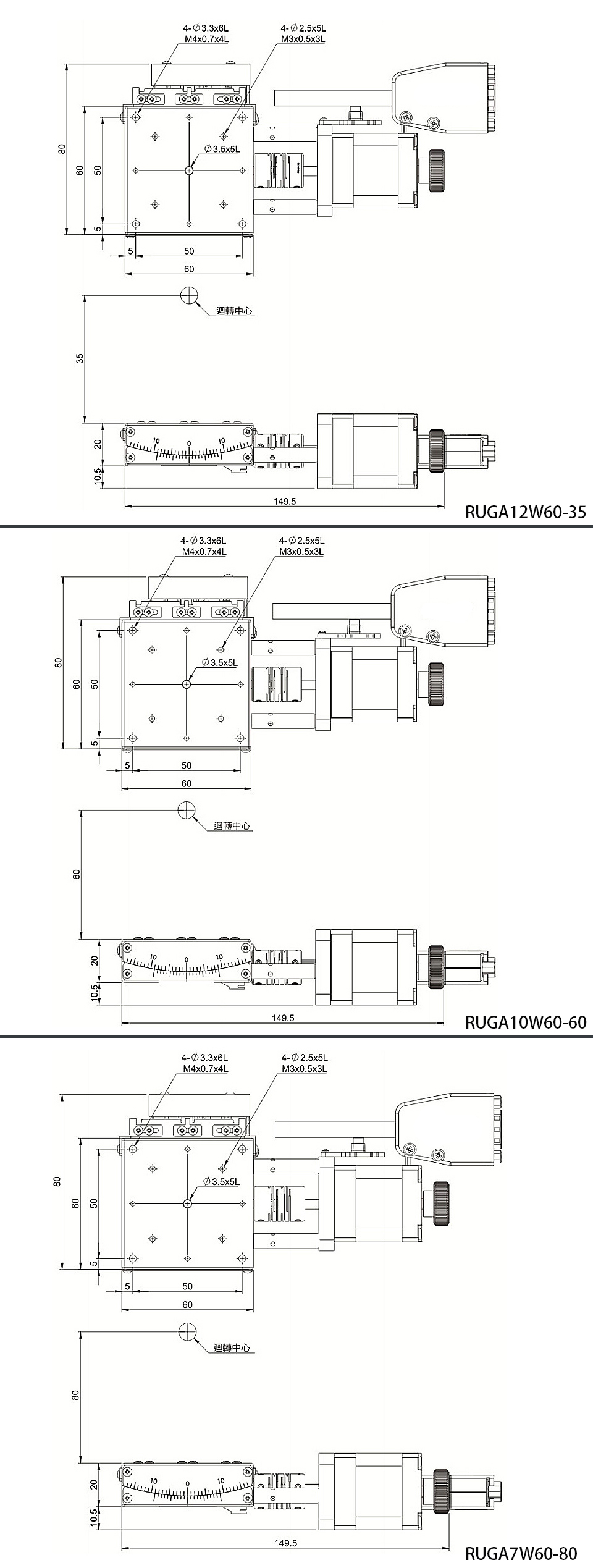

产品型号		RUGA12W60-35	RUGA10W60-60	RUGA7W60-80
机械规格	台面尺寸	60×60mm
	角度范围	±12°	±10°	±7°
	中心高度	35mm	60mm	80mm
	传动机构	蜗轮蜗杆
	传动比	188:1	276:1	356:1
	导轨（导向机构）	弧形交叉滚柱导轨
	材质	铝合金
	表面处理	阳极氧化发黑
	自重	0.8kg
精度规格	台面承载	6kgf
	反复定位精度	≤±0.05°
	最大速度	15°/s	7.5°/s	7°/s
	整步分辨率	0.0095°	0.0065°	0.005°
	回程间隙（空转）	≤0.01°
	旋转中心摆动精度	≤0.01mm		≤0.01mm
电气规格	马达类型	两相步进电机口35（可更换五相步进电机或闭环步进电机）
	角位台接口	DB9针
	控制器接口	15针
