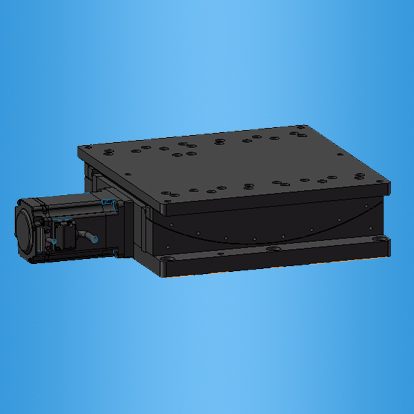

60台面交叉滚柱导轨蜗轮蜗杆驱动型电动角位台：

产品时间：2025-07-05 21:18

价格：

简要描述：电动角位台，又叫电动摆动滑台，也称角位台、弧摆台、摆动台等，是将电机的旋转运动，转化为台面围绕空间某一点（旋转中心）的角度摆动的电动装置。主体材料采用硬质铝合金，...

电动角位台，又叫电动摆动滑台，也称角位台、弧摆台、摆动台等，是将电机的旋转运动，转化为台面围绕空间某一点（旋转中心）的角度摆动的电动装置。主体材料采用硬质铝合金，表面阳极氧化黑色，蜗轮蜗杆传动，蜗轮采用耐磨锡青铜（或锌基合金微晶材料），导轨采用弧形交叉滚柱导轨，强度高、负载能力强、耐用性好。标配28□二相步进电机，可提供较高的分辨率和定位精度.

产品型号		RUGA10W60-50L	RUGA8W60-75L	RUGA6W60-100L	RUGA5W60-125L
产品型号		RUGA10W60-50R	RUGA8W60-75R	RUGA6W60-100R	RUGA5W60-125R
机械规格	出线方式	L：左出线 R：右出线
	台面尺寸	60×60mm
	角度范围	±10°	±8°	±6°	±5°
	中心高度	50±0.15 mm	75±0.15 mm	100±0.15 mm	125±0.15 mm
	传动机构	蜗轮蜗杆
	传动比	157:1	225:1	292:1	360:1
	导轨（导向机构）	弧形交叉滚柱导轨
	材质	铝合金
	表面处理	阳极氧化发黑
	自重	0.48kg
精度规格	台面承载	5.1kgf
	反复定位精度	≤±0.005°
	最大速度	17.5°/s	15°/s	12.5°/s	10°/s
	整步分辨率	0.0095°	0.008°	0.006°	0.005°
	回程间隙（空转）	≤0.01°
	旋转中心摆动精度	≤0.01mm
电气规格	马达类型	两相步进电机口28（可更换五相步进电机或闭环步进电机）
	角位台接口	DB9针
	控制器接口	15针

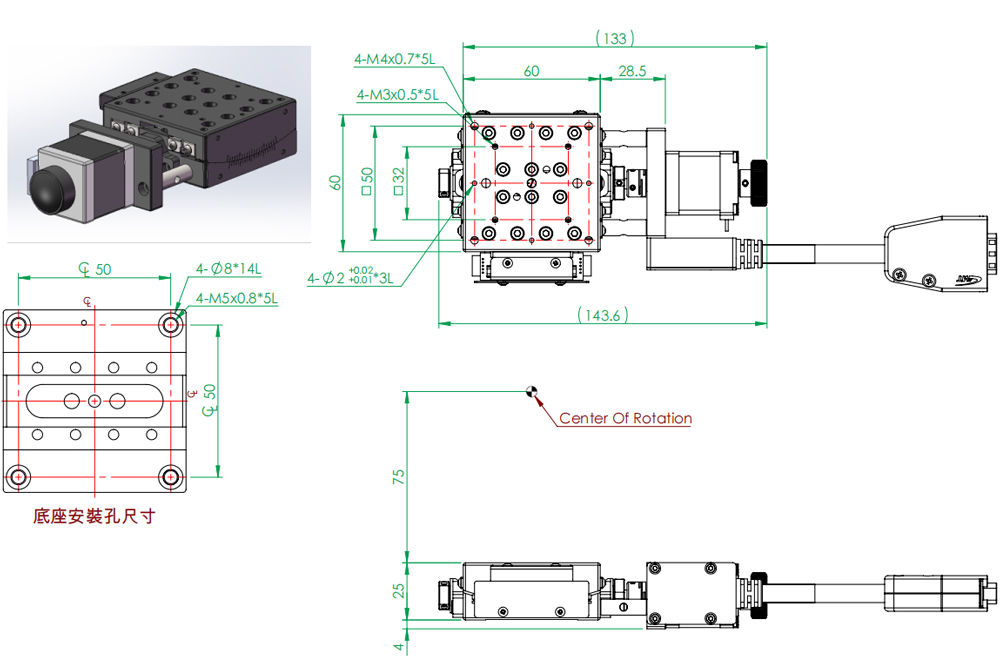

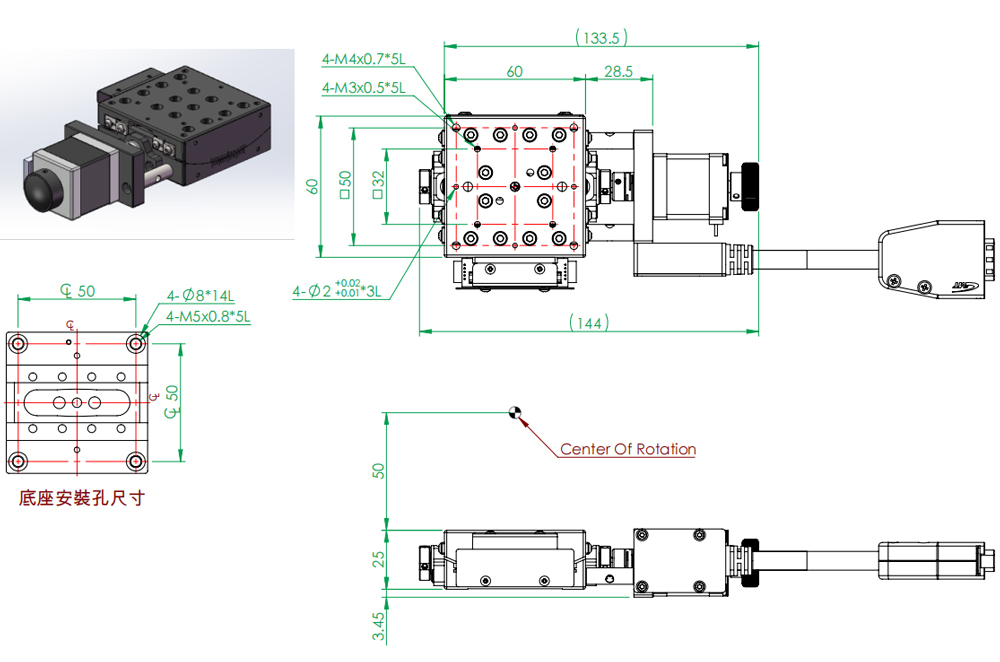

RUGA10W60-50L
--------------------------------------------------------------------------------------------------------------------------------

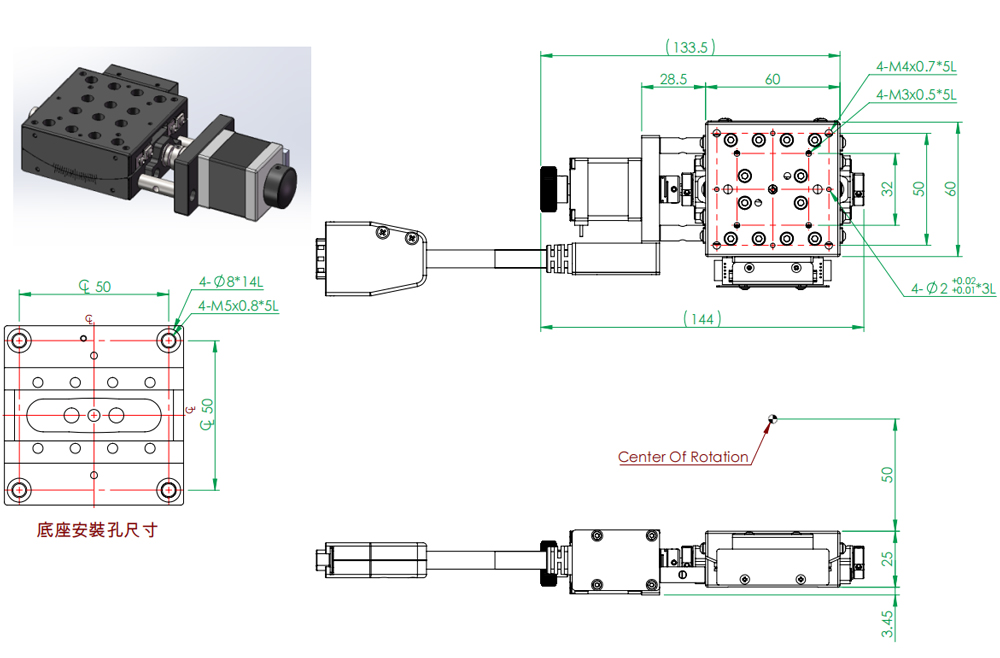

RUGA10W60-50R
--------------------------------------------------------------------------------------------------------------------------------

RUGA10W60-75L
--------------------------------------------------------------------------------------------------------------------------------

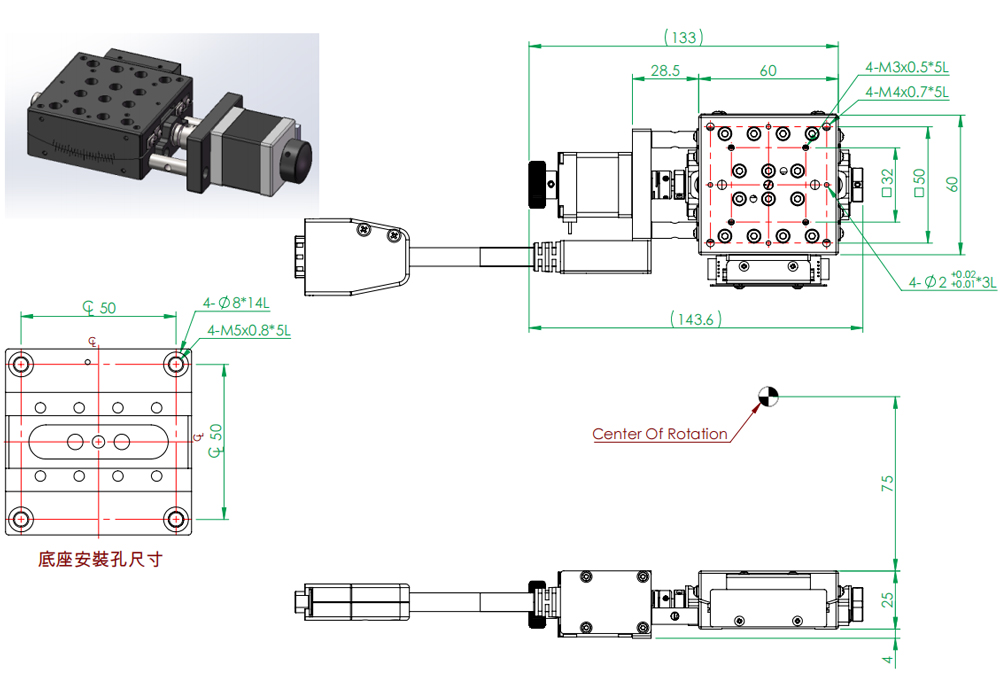

RUGA10W60-75R
--------------------------------------------------------------------------------------------------------------------------------

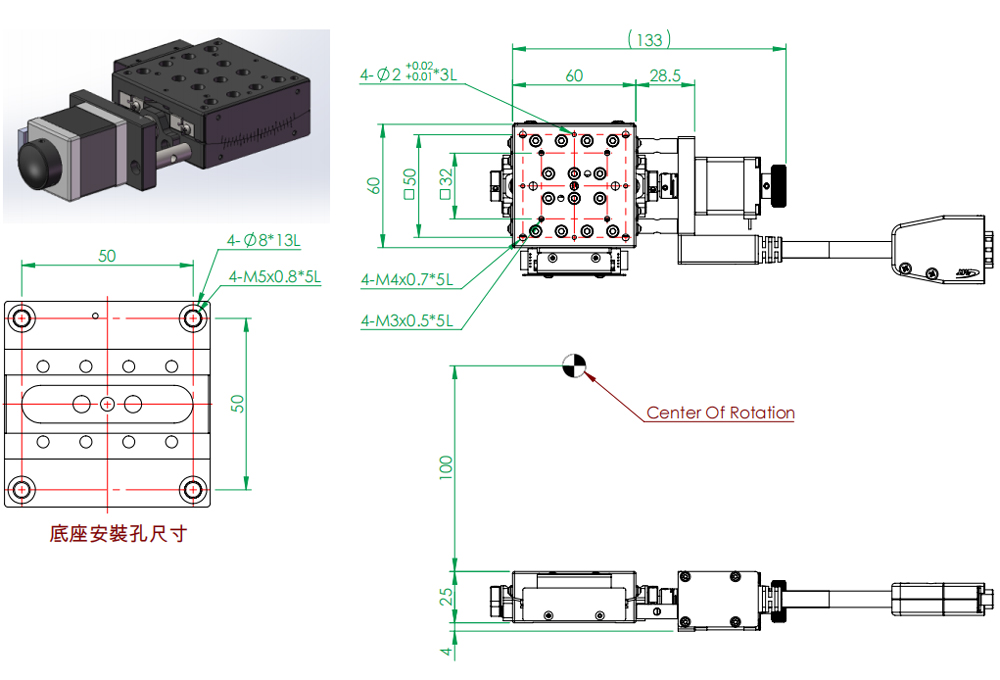

RUGA10W60-100L
--------------------------------------------------------------------------------------------------------------------------------

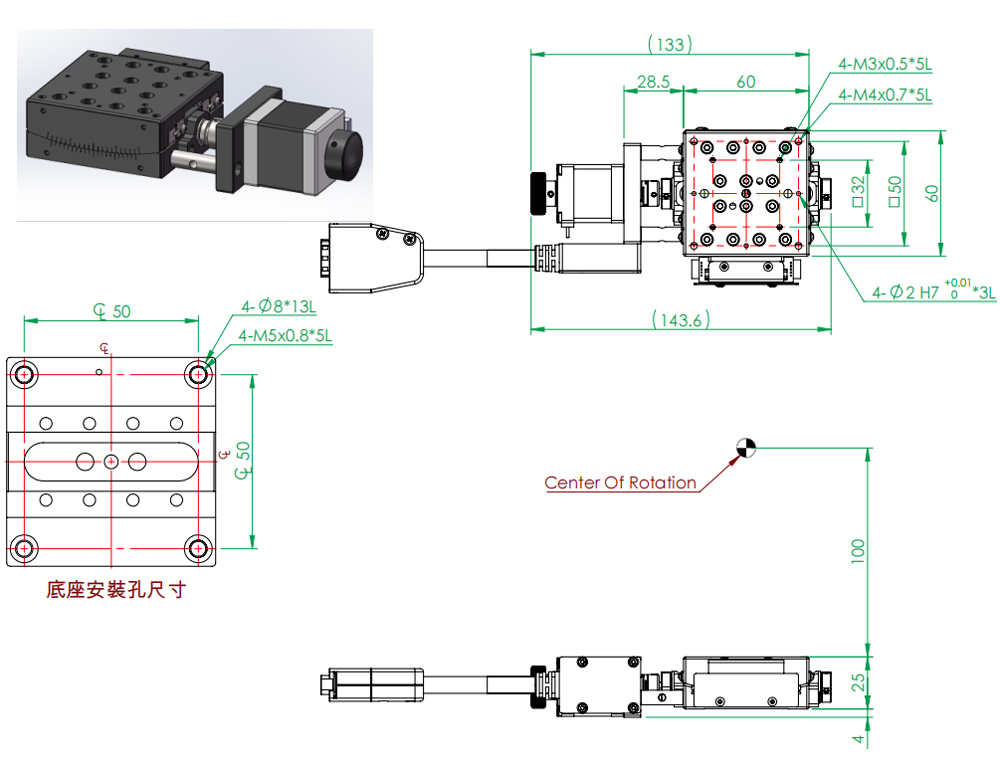

RUGA10W60-100R
--------------------------------------------------------------------------------------------------------------------------------

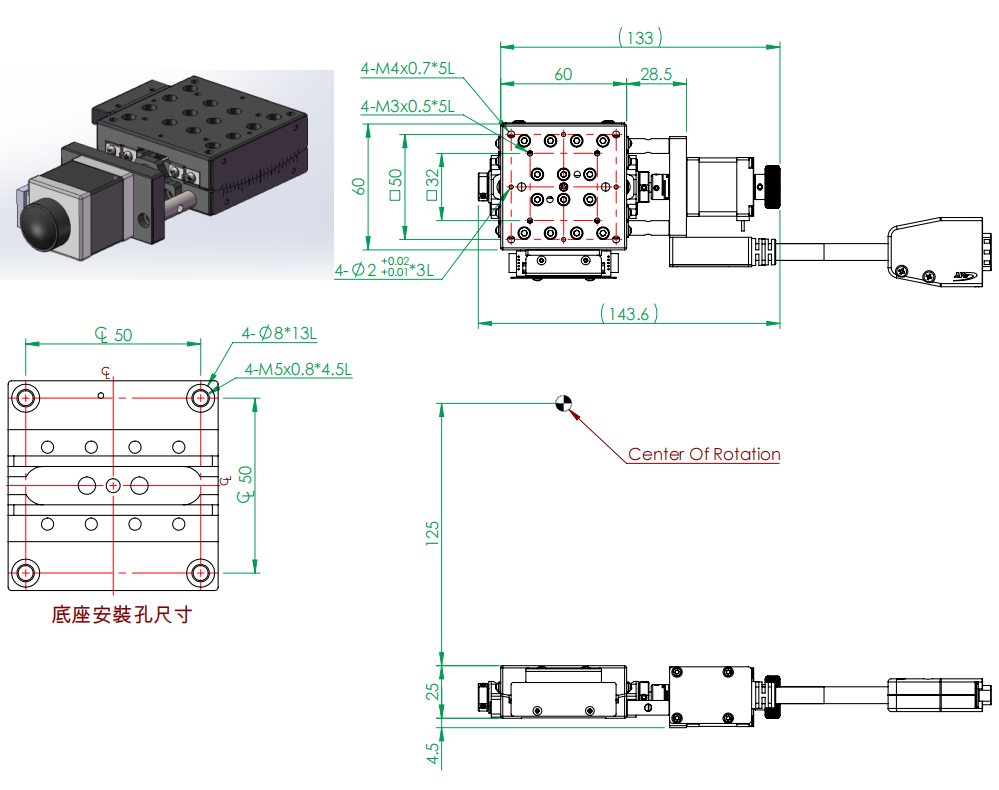

RUGA10W60-125L
--------------------------------------------------------------------------------------------------------------------------------

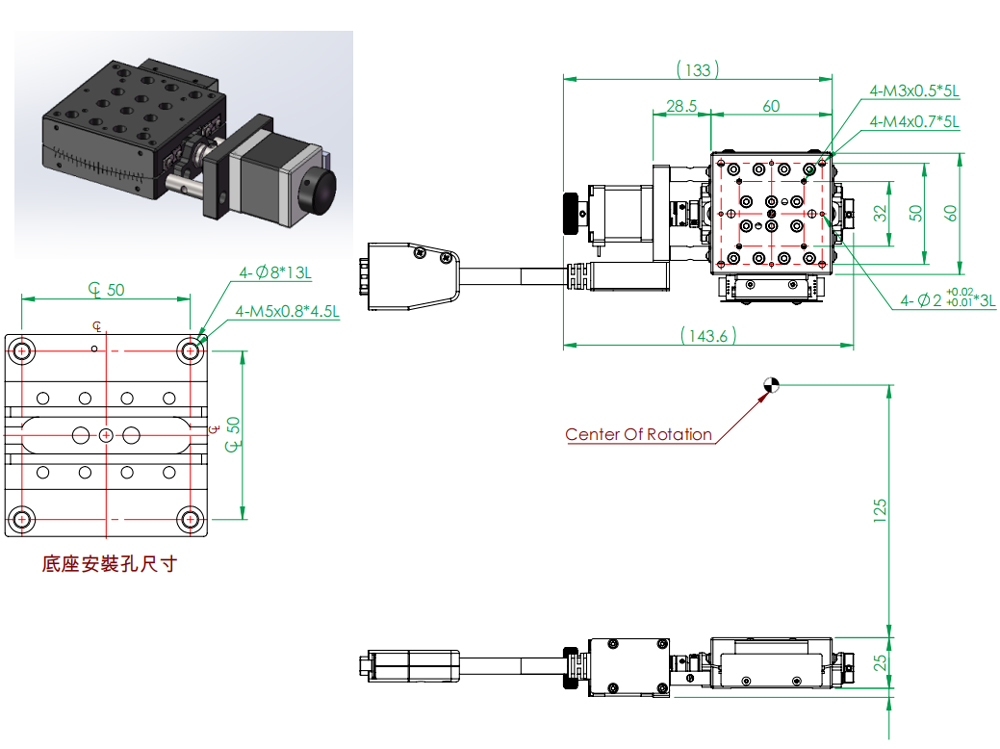

RUGA10W60-125R
