60台面弧形交叉滚柱导轨滚珠丝杠驱动型电动角位

产品时间：2023-05-31 18:42

价格：

简要描述：RUGAS系列电动角位台是为解决小尺寸、高分辨率、高重复使用频率、背隙小等情况专门设计的高精密电动摆动滑台。驱动机构采用滚珠丝杠传动，标配二相步进电机，可提供较高的分辨率和定位...

RUGAS系列产品主体材料采用硬质铝合金，表面黑色阳极氧化处理，耐磨性好、外型美观。导轨采用弧形交叉滚柱导轨，强度高、负载能力强、耐用性好。驱动机构采用滚珠丝杠传动，运动轨迹参考正弦曲线，非线性，标配二相步进电机，可提供较高的分辨率和定位精度。该系列产品非常适合集成在对空间、尺寸、重量要求较高的自动化设备、精密仪器设备等中，也比较适合使用在运动范围较小、往复频率高的工业生产线中。

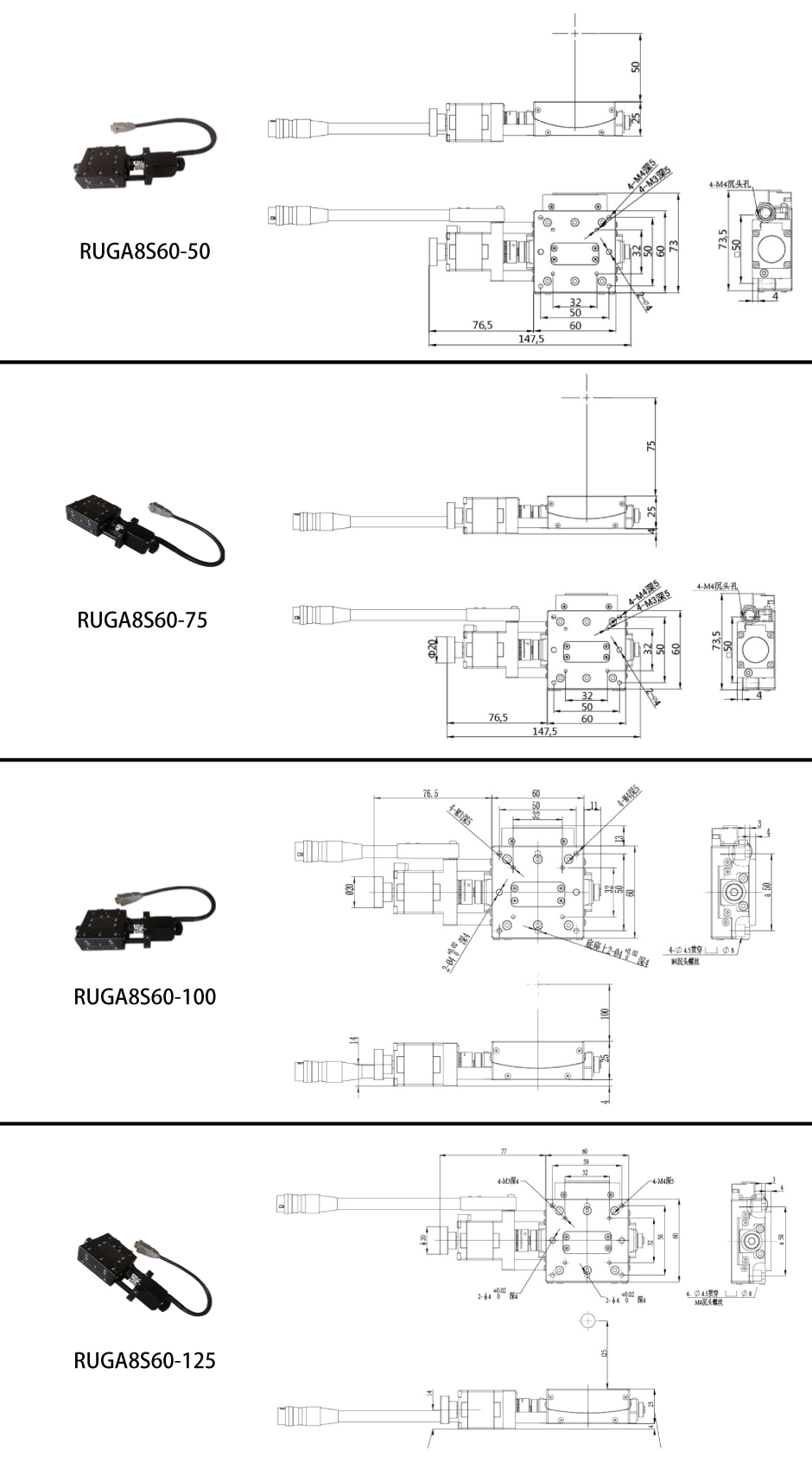

产品型号		RUGA8S60-50	RUGA6S60-75	RUGA6S60-100	RUGA4S60-125
机械规格	台面尺寸	60×60mm
	角度范围	±8°	±6°	±6°	±4°
	中心高度	50mm	75mm	100mm	125mm
	传动机构	滚珠丝杠,φ6x1
	导轨（导向机构）	弧形交叉滚柱导轨+直线导轨
	主体材料	铝合金
	表面处理	阳极氧化发黑
	自重	0.5kg
精度规格	台面承载	5kg
	反复定位精度	≤±0.003°
	最大速度	10°/S	7°/S	5.5°/S	4.5°/S
	整步分辨率	0.0051°	0.0035°	0.0027°	0.0022°
	20细分下分辨率	0.00025°	0.00017°	0.00014°	0.0001°
	回程间隙（空转）	≤0.003°	≤0.003°	≤0.002°	≤0.002°
	旋转中心摆动精度	≤0.01mm
	回转中心高度精度	≤±0.15mm
电气规格	马达类型	两相步进电机口28（可更换五相步进电机或闭环步进电机）
	角位台接口	DB9针
	控制器接口	DB15针
