RUGAW系列电动角位台，也称电动摆动台。主体材料采用硬质铝合金，表面黑色阳极氧化处理，外形大方、美观。
采用精密蜗轮蜗杆驱动，弧形V 型导轨导向，强度高、负载能力强、耐用性.
1、提供旋转角度调节，安装面水平放置，方便安装固定；
2、成对设计，叠加后旋转中心为同一点，可进行正交双轴同心旋转角度调整；
3、步进电机和蜗杆通过进口高品质弹性联轴节连接，传动同步且噪音小；
4、配有极限开关，方便定位，保护产品, 可增加光电零位。
采用精密蜗轮蜗杆驱动，弧形V 型导轨导向，强度高、负载能力强、耐用性.
1、提供旋转角度调节，安装面水平放置，方便安装固定；
2、成对设计，叠加后旋转中心为同一点，可进行正交双轴同心旋转角度调整；
3、步进电机和蜗杆通过进口高品质弹性联轴节连接，传动同步且噪音小；
4、配有极限开关，方便定位，保护产品, 可增加光电零位。

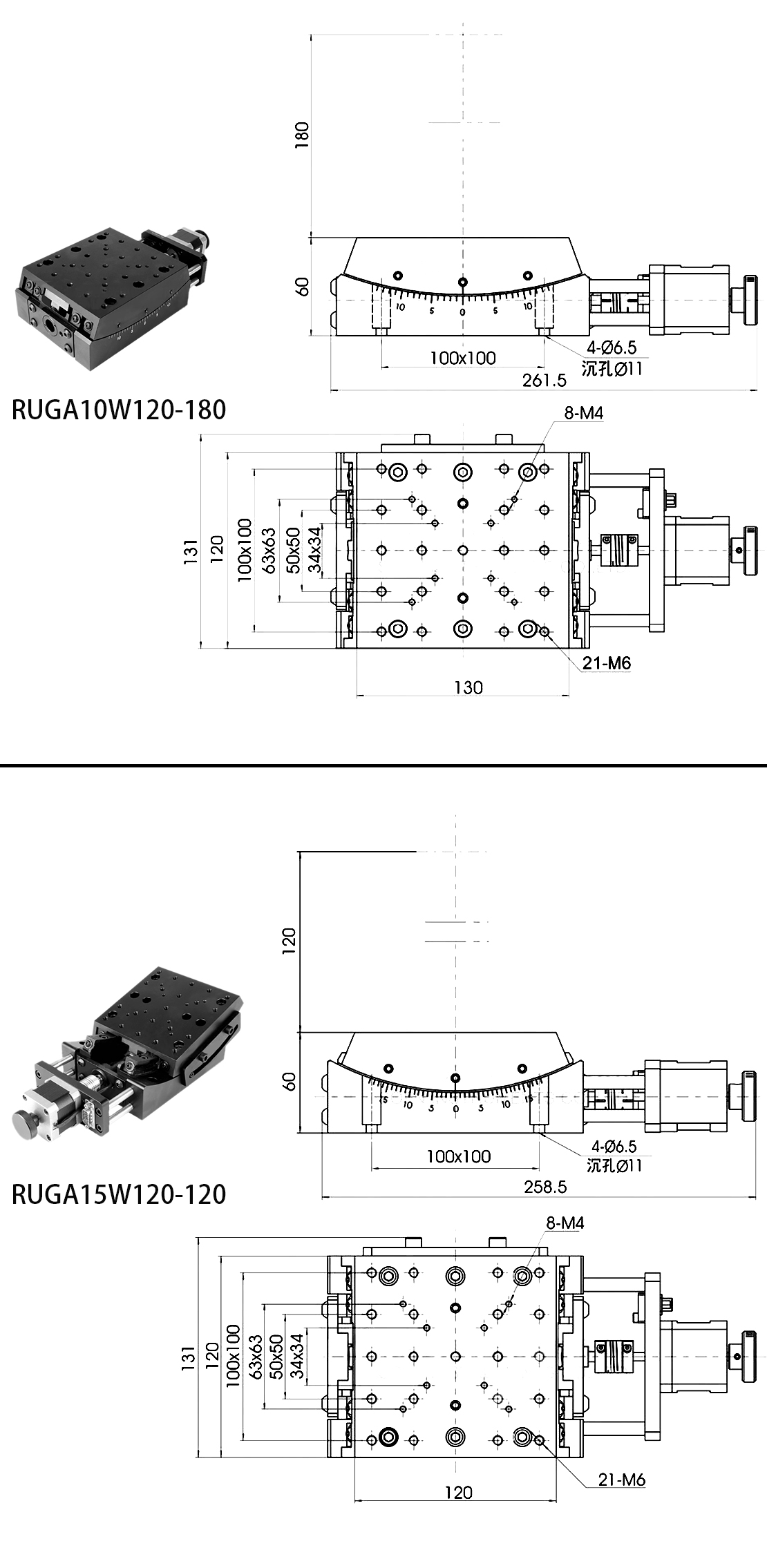

| 产品型号 | RUGA10W120-180 | RUGA15W120-120 | |
| 机械规格 | 台面尺寸 | 120×130mm | |
| 角度范围 | ±10° | ±15° | |
| 中心高度 | 180mm | 120mm | |
| 传动机构 | 蜗轮蜗杆 | ||
| 传动比 | 420:1 | 300:1 | |
| 导轨（导向机构） | 弧形V型滚珠导轨 | ||
| 材质 | 铝合金 | ||
| 表面处理 | 阳极氧化发黑 | ||
| 自重 | 4Kg | 3.5Kg | |
| 精度规格 | 台面承载 | 15kg | |
| 反复定位精度 | ≤0.004° | ||
| 最大速度 | 10°/s | 15°/s | |
| 整步分辨率 | 0.004° | 0.006° | |
| 20细分下分辨率 | 0.0002° | 0.0003° | |
| 回程间隙（空转） | ≤0.01° | ||
| 旋转中心摆动精度 | ≤0.02mm | ||
| 马达类型 | 两相步进电机 口42（可更换五相步进电机或闭环步进电机） | ||
| 角位台接口 | DB9针 | ||
| 控制器接口 | 15针 | ||
