RUGA系列电动角位台，又叫弧摆台，摆动台，该系列产品主体材料采用硬质铝合金，表面黑色阳极氧化处理，耐磨性好、外型美观。导轨采用铜燕尾弧形导轨，强度高、负载能力强、耐用性好。驱动机构采用蜗杆传动，蜗轮采用耐磨锡青铜，标配二相步进电机，可提供较高的分辨率和定位精度。
|
产品型号 |

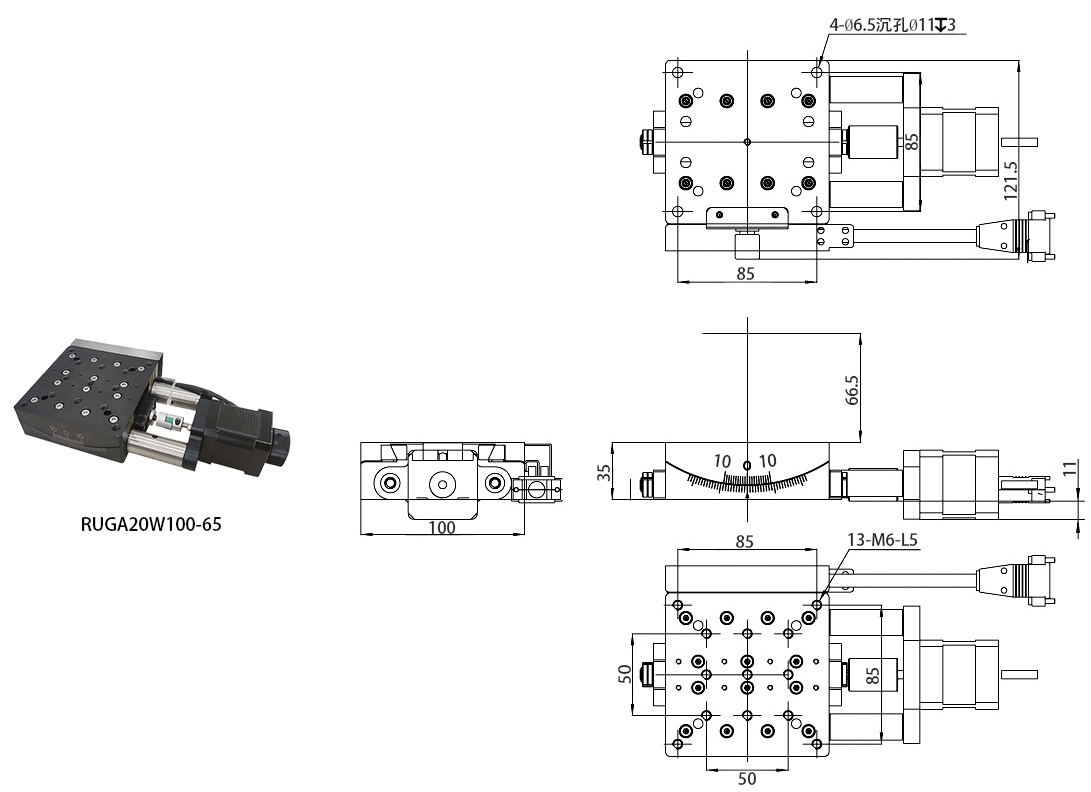

RUGA20W100-65 |
|
|
机械规格 |
台面尺寸 |
100×100mm |
|
角度范围 |
±20° |
|
|
中心高度 |
66.5mm |
|
|
传动机构 |
滚珠丝杠,φ6x1 |
|
|
导轨（导向机构） |
精研燕尾导轨、蜗轮蜗杆驱动 |
|
|
主体材料 |
铝合金 |
|
|
表面处理 |
阳极氧化发黑 |
|
|
自重 |
1.2kg |
|
|
精度规格 |
台面承载 |
15kg |
|
反复定位精度 |
≤±0.005° |
|
|
最大速度 |
15°/S |
|
|
整步分辨率 |
0.0005° |
|
|
20细分下分辨率 |
0.00025° |
|
|
回程间隙（空转） |
≤0.01° |
|
|
旋转中心摆动精度 |
≤0.02mm |
|
|
电气规格 |
马达类型 |
两相步进电机口57（可更换五相步进电机或闭环步进电机） |
|
角位台接口 |
DB9针 |
|
|
控制器接口 |
DB15针 |
|
