瑞钰科技RUGAZS系列电动角位台，滑台主体材料采用钢制材料，稳定性抗屈服强度高，采用精密滚珠丝杠驱动，运动规律正弦形式，燕尾型导轨导向，强度高、负载能力强、耐用性好。
|
产品型号 |

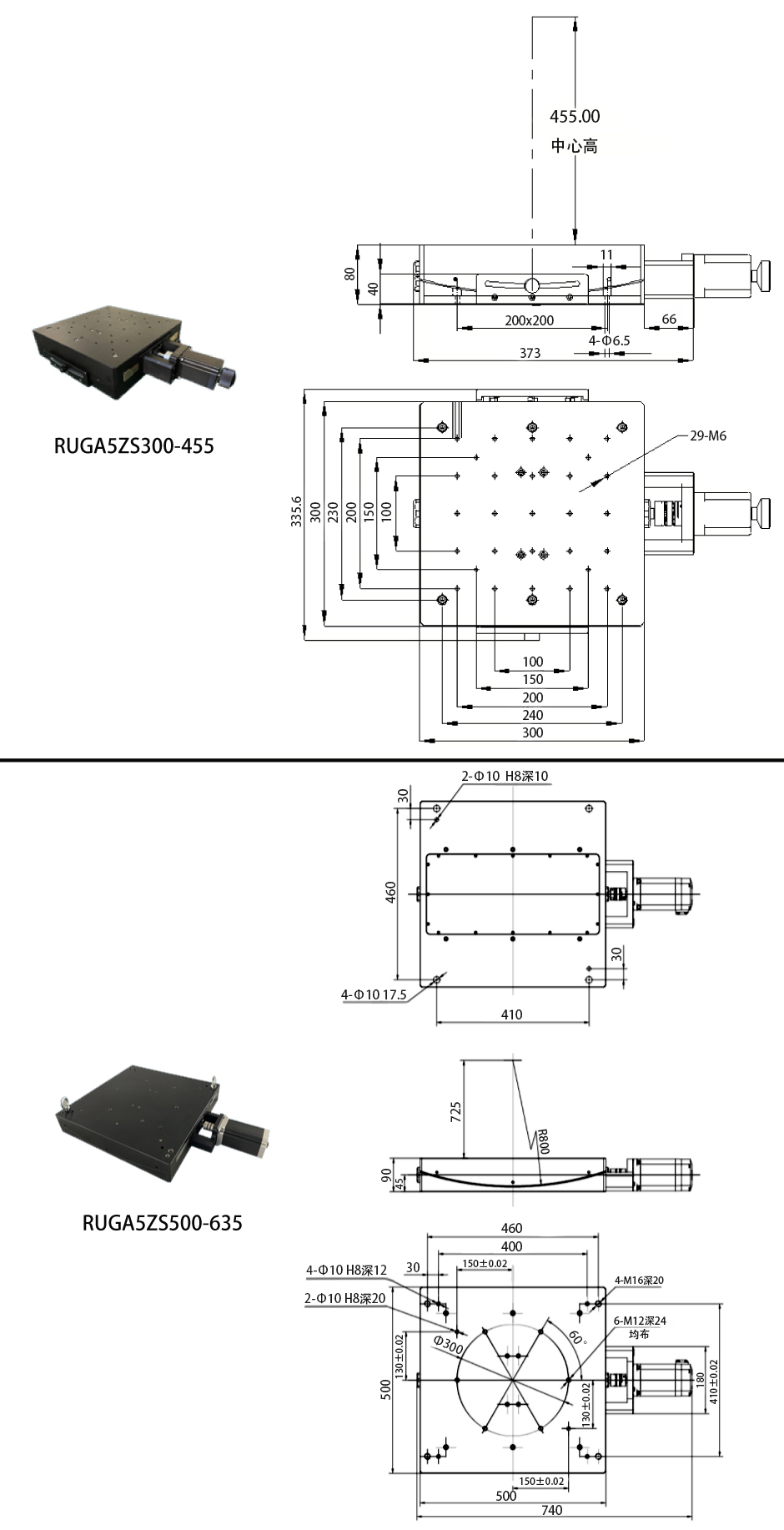

RUGA5ZS300-455 |
RUGA5ZS500-635 |
|
|
机械规格 |
台面尺寸 |
300×300mm |
500×500mm |
|
角度范围 |
±5° |
±5° |
|
|
中心高度 |
455mm |
635mm |
|
|
传动机构 |
消间隙丝杠 |
消间隙丝杠 |
|
|
导轨（导向机构） |
弧形燕尾导轨+直线导轨 |
弧形燕尾导轨+直线导轨 |
|
|
主体材料 |
铝合金 |
铝合金 |
|
|
表面处理 |
阳极氧化发黑 |
阳极氧化发黑 |
|
|
自重 |
18kg |
40kg |
|
|
精度规格 |
台面承载 |
150kg |
300kg |
|
反复定位精度 |
≤±0.003° |
≤±0.005° |
|
|
最大速度 |
4°/S |
2°/S |
|
|
整步分辨率 |
0.008° |
0.004° |
|
|
20细分下分辨率 |
0.0004° |
0.0002° |
|
|
回程间隙（空转） |
≤0.003° |
≤0.003° |
|
|
旋转中心摆动精度 |
≤0.03mm |
≤0.04mm |
|
|
回转中心高度精度 |
≤±0.2mm |
≤±0.5mm |
|
|
电气规格 |
马达类型 |
两相步进电机口57（可更换五相步进电机或闭环步进电机） |
两相步进电机口86（可更换五相步进电机或闭环步进电机） |
|
角位台接口 |
DB9针 |
||
|
控制器接口 |
DB15针 |
||
