设计特点
采用无铁芯电机，非常适合要求高精度的需求，其不会与磁铁发生不良反应，在低速运行时也能保持平稳，在高速状态系也不会产生振动，底轴步进轴采用双直驱结构，加速度大、推力高，上轴扫描轴为单直线电机。
配置滚柱轴承摩擦式导轨，承重大、精度高、刚性好等特点，使加速度达3g,可实现速度1m/s高速运行。
非接触式光栅闭环反馈，优化考虑热膨胀的设计，这种紧凑是结构设计，在有限的空间内具有鲁棒性和准确度，获得重复定位精度±1μm，这种紧凑结构非常适合基于扫描原理的应用。Z轴采用直驱结构驱动，滚柱滑块导轨，低摩擦气缸配重。
定制化设计
基座可选大理石或铝合金材质，工作高度可调节；导轨可选滚珠摩擦导轨或非接触式气浮导轨；可安装旋转台，提供隔振系统等作为整套交钥匙工程。

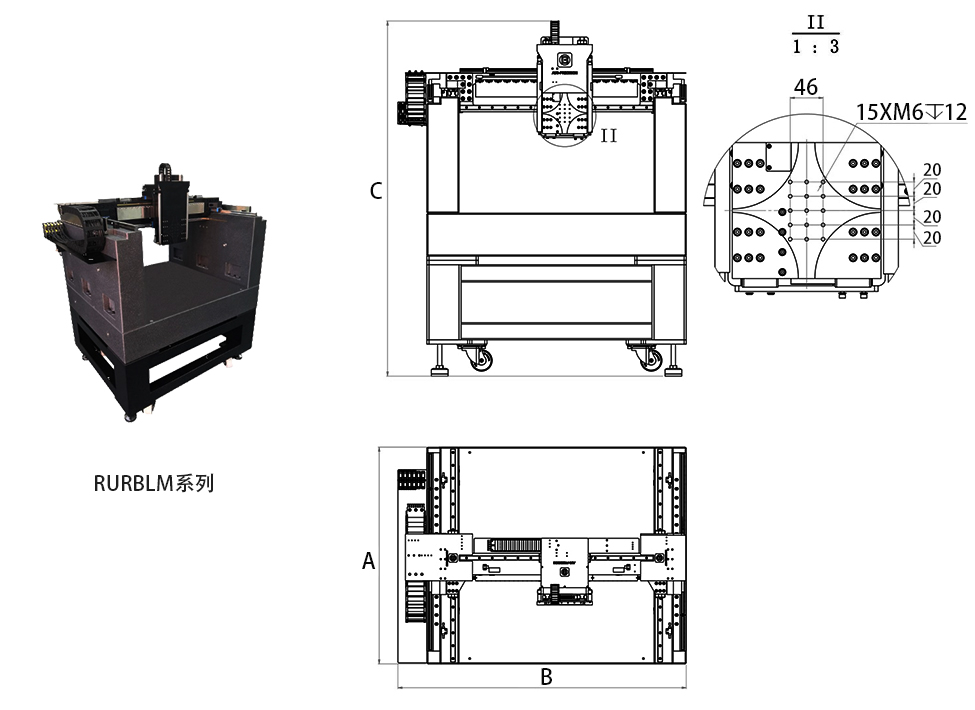

| 产品型号 | 单位 | RURBLM-300-300-100 | RURBLM-500-500-150 | RURBLM-1000-1000-200 | ||||||||
| 运动轴 | 轴系 | X | Y | Z | x | y | Z | X | Y | Z | ||
| 行程 | mm | 300 | 300 | 100 | 500 | 500 | 150 | 1000 | 1000 | 200 | ||
| 定位精度 | Plus值 |
ｕm |
±1 | ±0.75 | ±0.45 | ±0.25 | ±0.75 | ±4 | ±1 | |||
| 标准值 | ±3 | ±1.5 | ±0.5 | ±0.3 | ±1.5 | ±5 | ±2 | |||||
| 双重复定位精度 | Plus值 |
ｕm |
±0.5 | ±0.25 | ±0.2 | ±0.15 | ±0.25 | ±0.5 | ±0.25 | |||
| 标准值 | ±1 | ±0.3 | ±0.3 | ±0.3 | ±0.3 | ±0.1 | ±0.3 | |||||
| 电子分辨率 | nm | 0.3或5（选配） | ||||||||||
| 最大速度 | m/s | 1 | 0.1 | 1 | 0.15 | 1 | 0.2 | |||||
| 最大加速度 | m/s² | 5，（10，20,30）定制 | ||||||||||
| 最大负载 | Kg | 15 | ||||||||||
| 正交性 | Plus值 | arc sec | ≤5 | |||||||||
| 标准值 | ≤10 | |||||||||||
