80台面滚珠丝杠驱动型电动角位台：RUGA5S80-100

产品时间：2023-05-31 18:42

价格：

简要描述：RUGAS系列电动角位台是为解决小尺寸、高分辨率、高重复使用频率、背隙小等情况专门设计的高精密电动摆动滑台。驱动机构采用滚珠丝杠传动。...

RUGAS系列产品主体材料采用硬质铝合金，表面黑色阳极氧化处理，耐磨性好、外型美观。导轨采用弧形燕尾导轨，强度高、负载能力强、耐用性好。
驱动机构采用滚珠丝杠传动，标配二相步进电机，可提供较高的分辨率和定位精度。该系列产品非常适合集成在对空间、尺寸、重量要求较高的自动化设备、精密仪器设备等中，也比较适合使用在运动范围较小、往复频率高的工业生产线中。

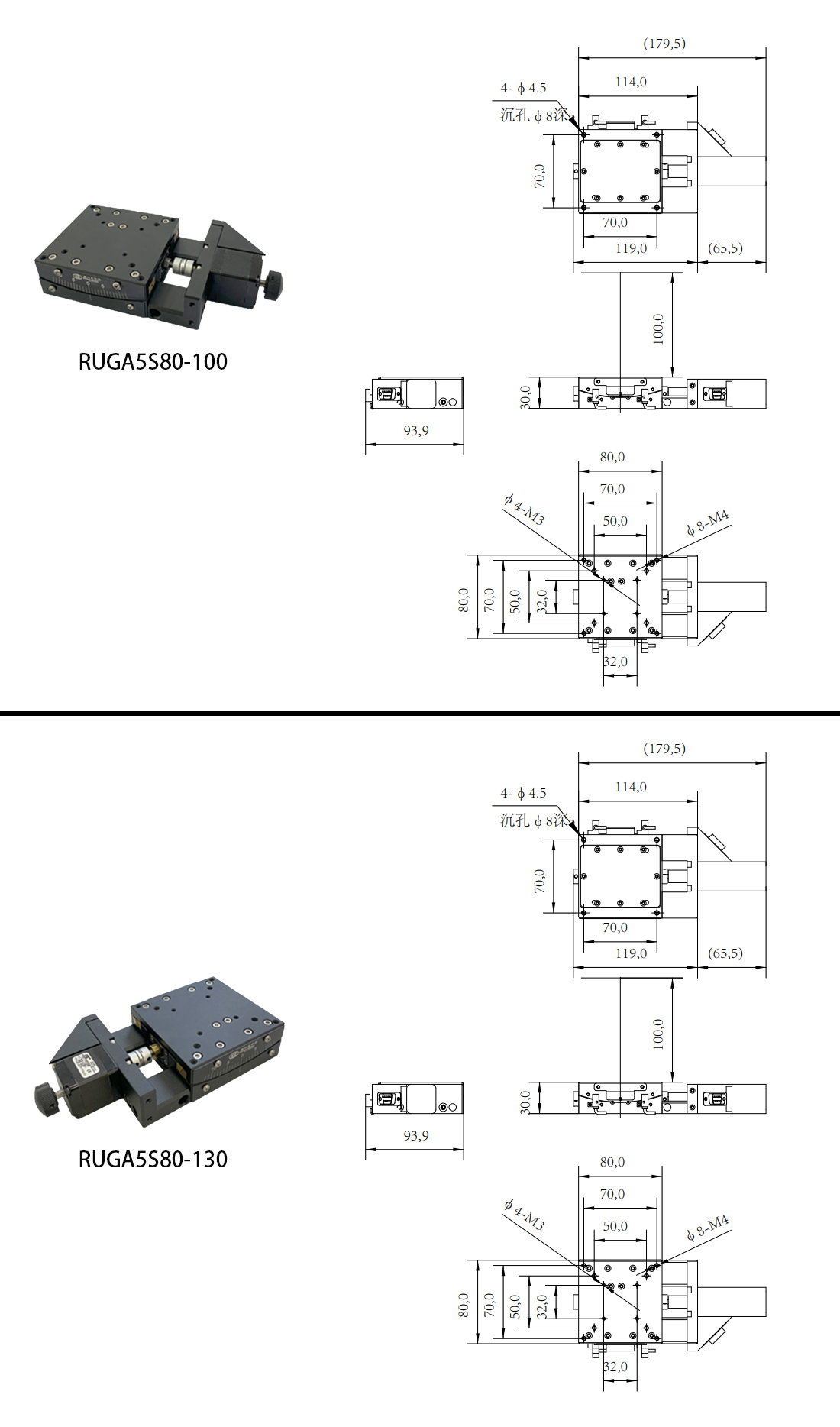

产品型号		RUGA5S80-100	RUGA5S80-130	RUGASY80-100
机械规格	台面尺寸	80×80mm
	角度范围	±5°	±5°	上轴：±5°
				下轴：±5°
	中心高度	100mm	130mm	100mm
	传动机构	滚珠丝杠,φ6x1
	导轨（导向机构）	弧形燕尾导轨+直线导轨
	主体材料	铝合金
	表面处理	阳极氧化发黑
	自重	0.8kg		1.6kg
精度规格	台面承载	8kg		7.2kg
	反复定位精度	≤±0.003°		与各单轴同
	最大速度	4°/S	4°/S	上轴：4°/S
				下轴：4°/S
	整步分辨率	0.005°	0.003°	上轴：0.005°
				下轴：0.003°
	20细分下分辨率	0.00025°	0.00015°	上轴：0.00025°
				下轴：0.00015°
	回程间隙（空转）	≤0.003°	≤0.003°	≤0.003°
	旋转中心摆动精度	≤0.015mm		≤0.03mm
	回转中心高度精度	≤±0.15mm		≤±0.3mm
电气规格	马达类型	两相步进电机口28（可更换五相步进电机或闭环步进电机）
	角位台接口	DB9针
	控制器接口	DB15针
