RUF22系列系列产品主体材料采用硬质铝合金，表面本色氧化处理，耐磨性好、外型美观。导轨采用线性滑块，强度高、负载能力强、耐用性好，配合导轨面精密磨削技术，使该系列产品具有较高的运动精度，可以组成XYZ等多轴组维

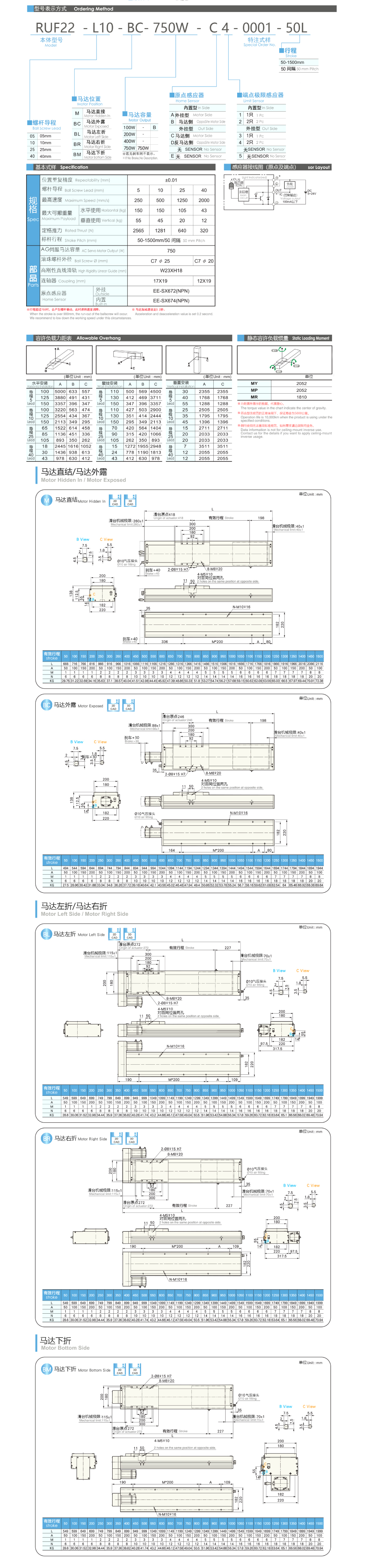

| 产品名称 | RUF22-L10-BC-750W-C4- 0001-50L-P | ||||||||||||||||||
| 可选马达类型 | 伺服电机100W/200W/300W/400W/750W | ||||||||||||||||||
| 宽度（mm） | 220mm | ||||||||||||||||||
| 行程（mm） | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |||
| 850 | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 | 1300 | 1350 | 1400 | 1450 | 1500 | - | - | ||||
| 规格 | 位置重复精度（mm） | ±0.01（mm） | |||||||||||||||||
| 螺杆导程（mm） | 5（mm）/10（mm）/25（mm）/40（mm） | ||||||||||||||||||
| 最高速度（mm/S） | 250（mm/S）/500（mm/S）/1250（mm/S）/2000（mm/S） | ||||||||||||||||||
| 最大可搬重量 | 水平使用（kg） | 150（kg）/150（kg）/105（kg）/43（kg） | |||||||||||||||||
| 垂直使用（kg） | 55（kg）/45（kg）/20（kg）/12（kg） | ||||||||||||||||||
| 定格推力（N） | 2565（N）/1281（N）/640（N）/320（N） | ||||||||||||||||||
| 标准行程(mm) | 50-1500mm/间隔50mmPitch | ||||||||||||||||||
| 部品 | AC伺服马达容量（W） | 750（W） | |||||||||||||||||
| 滚珠螺杆外径（mm） | C7φ25/ C7φ20 | ||||||||||||||||||
| 高刚性直线滑轨（mm） | W23XH18 | ||||||||||||||||||
| 联轴器 | 17×19 | 12×19 | |||||||||||||||||
| 原点感应器 | 外挂 | EE-SX672（NPN） | |||||||||||||||||
| 内置 | EE-SX674（NPN） | ||||||||||||||||||
| 马达方向 | 马达直结/马达外露/马达左折/马达右折/马达下折 | ||||||||||||||||||
