RUF17系列系列产品主体材料采用硬质铝合金，表面本色氧化处理，耐磨性好、外型美观。导轨采用线性滑块，强度高、负载能力强、耐用性好，配合导轨面精密磨削技术，使该系列产品具有较高的运动精度，可以组成XYZ等多轴组维

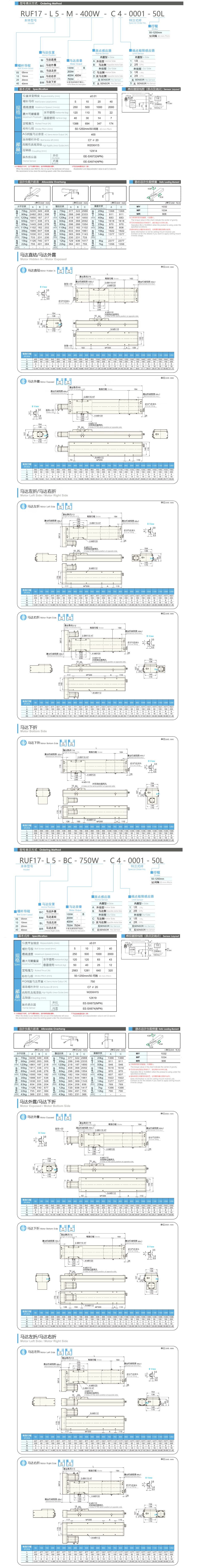

| 产品名称 | RUF17-L5-M-400W-C4- 0001-50L-P | RUF17-L5-BC-750W-C4- 0001-50L-P | |||||||||||||||||||||
| 可选马达类型 | 伺服电机100W/200W/300W/400W | ||||||||||||||||||||||
| 宽度（mm） | 170mm | ||||||||||||||||||||||
| 行程（mm） | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |||||||
| 850 | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 | - | - | - | - | - | - | - | ||||||||
| 规格 | 位置重复精度（mm） | ±0.01（mm） | |||||||||||||||||||||
| 螺杆导程（mm） | 5（mm）/10（mm）/20（mm）/40（mm） | ||||||||||||||||||||||
| 最高速度（mm/S） | 250（mm/S）/500（mm/S）/1000（mm/S）/2000（mm/S） | ||||||||||||||||||||||
| 最大可搬重量 | 水平使用（kg） | 120（kg）/110（kg）/75（kg）/22（kg） | 120（kg）/120（kg）/83（kg）/43（kg） | ||||||||||||||||||||
| 垂直使用（kg） | 40（kg）/30（kg）/14（kg）/7（kg） | 50（kg）/40（kg）/25（kg）/12（kg） | |||||||||||||||||||||
| 定格推力（N） | 1388（N）/694（N）/347（N）/174（N） | 2563（N）/1281（N）/640（N）/320（N） | |||||||||||||||||||||
| 标准行程(mm) | 50-1250mm/间隔50mmPitch | ||||||||||||||||||||||
| 部品 | AC伺服马达容量（W） | 200（W） | 750（W） | ||||||||||||||||||||
| 滚珠螺杆外径（mm） | C7φ20 | ||||||||||||||||||||||
| 高刚性直线滑轨（mm） | W20XH15 | ||||||||||||||||||||||
| 联轴器 | 12×14 | 12×19 | |||||||||||||||||||||
| 原点感应器 | 外挂 | EE-SX672（NPN） | |||||||||||||||||||||
| 内置 | EE-SX674（NPN） | ||||||||||||||||||||||
| 马达方向 | 马达直结/马达外露/马达左折/马达右折/马达下折 | 马达外露/马达左折/马达右折/马达下折 | |||||||||||||||||||||
