40/60/100/200/300/400mm台面高精度电动旋转台：RURA

产品时间：2022-12-03 11:24

价格：

简要描述：RURA系列电动旋转台，旋转轴系采用多道工艺精密加工而成，配合精度高，承载大，寿命长，采用精密研配的蜗轮蜗杆结构，可以正向反向旋转且空回极小，设计精巧的消空回结构，可调整长期...

RURA系列电动旋转滑台采用蜗轮蜗杆结构，具有两种减速比，蜗轮蜗杆具有较大传动比，啮合精度较高，速度相对较慢。

旋转滑台采用较小传动比的蜗轮蜗杆，速度更快，但啮合精度稍低，大减速比电动旋转滑台比较适合高速、耐磨但对啮合精度要求不太高的情况下使用。

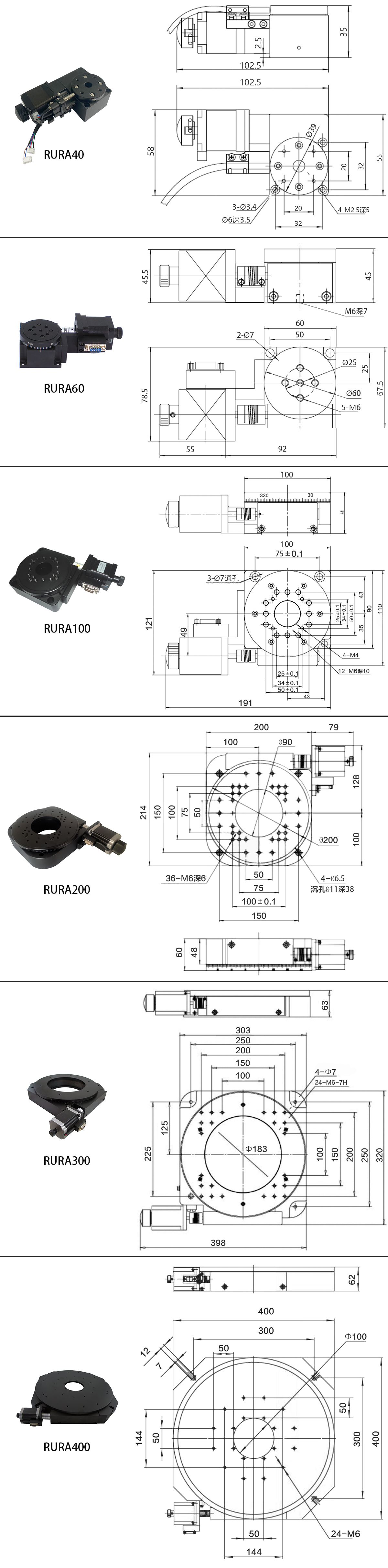

产品型号		RURA40	RURA60		RURA100		RURA200		RURA300		RURA400
机械规格	移动行程	360°
	台面尺寸	φ40mm	φ60mm		φ100mm		φ200mm		φ300mm		φ400mm
	传动方式	蜗轮和蜗杆
	减速比	72:1	45:1	90:1	90:1	180:1	90:1	180:1	288:1	576:1	720:1
	滑台材质	铝合金
	表面处理	阳极氧化发黑
	重量	0.3kg	1.2kg		1.5kg		7kg		15kg		24kg
精度规格	解析度	0.001°	0.002°	0.001°	0.001°	0.0005°	0.001°	0.0005°	0.0005°	0.0005°	0.0005°
	最高速度	25°/sec	80°/sec	40°/sec	40°/sec	20°/sec	40°/sec	20°/sec	12°/sec	6°/sec	5°/sec
	单向定位精度	0.05°	0.03°		0.01°		0.01°		0.01°		0.01°
	反复定位精度	±0.01°	±0.01°		±0.005°		±0.005°		±0.005°		±0.005°
	空转	0.05°	0.05°	0.03°	0.03°	0.02°	0.03°	0.02°	0.01°	0.005°	0.005°
	荷载	3kgf	10kg		15kg		60kg		100kg		150kg
	运动同心度	15μ
	运动平行度	15μm	15μm		20μ		30μ		40μ		50μ
	平行度	30μm	30µ		40μ		60μ		80μ		100μ
电器规格	马达	普通步进/闭环步进（另外选购）/五项步进（另外选购）/伺服（另外选购）
	控制器接头	15PIN（另外选购）
	滑台接头	DB9
	电源电压	24V
