气浮隔振光学平台:RUHF系列

  • 产品时间:2022-11-22 16:58
  • 价       格:

简要描述:RUHF系列气浮光学平台不仅保证在垂直方向有很低的固有频率,在水平方向上的固有频率也非常低,对低频水平振动的消除效果非常好。非常适合于对垂直方向和水平方向隔振要求都比较高的环...

详细介绍


RUHF系列气浮隔振光学平台不仅保证在垂直方向有很低的固有频率,在水平方向上的固有频率也非常低,对低频水平振动的消除效果非常好。非常适合于对垂直方向和水平方向隔振要求都比较高的环境。

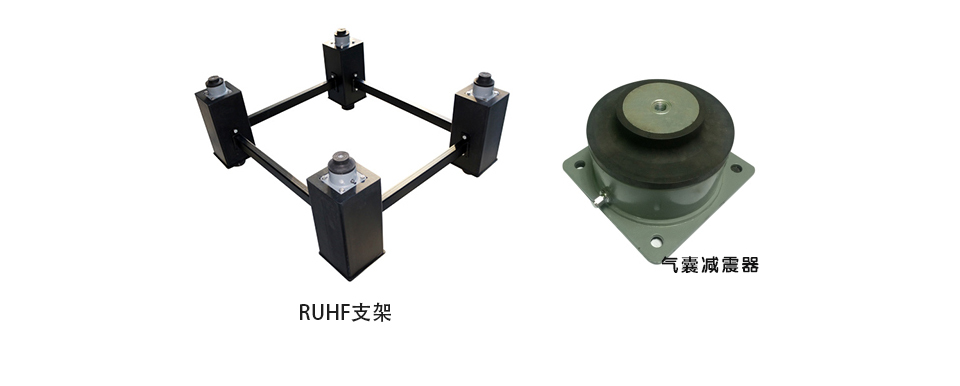

隔振支撑采用隔震气囊,隔震气囊发货的时候充好气,一次充气,可保持多年,不漏气,气囊密封性非常好,隔震性能非常好
调节支撑部分采用耐磨丝杆,使用时轻松可靠
上台面厚度6mm高导磁不锈钢,表面密迪纹处理(配合磁力底座使用)
表面M6螺纹孔、孔间距25X25mm,平台规格长度3米及以上的孔间距50X50mm
平面度:≤0.02-0.05mm/m²
平台中心300mm×300mm 内载荷114kg,常规支撑间距下的变形量:<6×10-3mm
最大动挠度系数<1.2×10-3;最大的相对位移变形:<8×10-7mm
表面平面度优于±0.1mm/600mm2
表面粗糙度:≤0.8μm
平面度:< 0.05mm/m2
表面粗糙度:< 0.8μm
固有频率:垂直1.2Hz2.0Hz,水平1.2Hz2.0Hz
振幅:< 1.2μm
可选厚度50mm/100mm/200mm/300mm
可选装聚氨酯万向脚轮,承载大,在不拆除光学元件和不拆卸系统的同时,能够方便平稳的移动光学平台。
适合于光通讯、电子制造、医疗器械、科研院校、显微镜、光路测试、光学测量、激光干涉、激光扫描、光谱实验等领域应用(对磁场较高的要求,百级超静音间均可满足使用要求)



规格型号 台面厚度(mm) 长-宽-高 (mm) 备  注 台面承载
RUHF600x600x80 80 600-600-800 4支撑M6螺孔孔距25mm 400 KG
RUHF750x750x80 80 750-750-800 4支撑M6螺孔孔距25mm 400 KG
RUHF900x600x80 80 900-600-800 4支撑M6螺孔孔距25mm 400 KG
RUHF1200x800x100 100 1200-800-800 4支撑M6螺孔孔距25mm 400 KG
RUHF1500x1000x200 200 1500-1000-800 4支撑M6螺孔孔距25mm 800 KG
RUHF1800x1200x200 200 1800-1200-800 4支撑M6螺孔孔距25mm 800 KG
RUHF2000x1000x200 200 2000-1000-800 4支撑M6螺孔孔距25mm 800 KG
RUHF2000x1200x200 200 2000-1200-800 4支撑M6螺孔孔距25mm 800 KG
RUHF2000x1500x200 200 2000-1500-800 4支撑M6螺孔孔距25mm 800 KG
RUHF2400x1200x200 200 2400-1200-800 4支撑M6螺孔孔距25mm 800 KG
RUHF2400x1500x200 200 2400-1500-800 4支撑M6螺孔孔距25mm 800 KG
RUHF3000x1000x300 300 3000-1000-800 6支撑M6螺孔孔距50mm 1200 KG
RUHF3000x1200x300 300 3000-1200-800 6支撑M6螺孔孔距50mm 1200 KG
RUHF3000x1500x300 300 3000-1500-800 6支撑M6螺孔孔距50mm 1200 KG
RUHF3500x1200x300 300 3500-1200-800 6支撑M6螺孔孔距50mm 1200 KG
RUHF3500x1500x300 300 3500-1500-800 6支撑M6螺孔孔距50mm 1200 KG
RUHF4000x1500x300 300 4000-1500-800 6支撑M6螺孔孔距50mm 2400 KG
RUHF4500x1500x300 300 4500-1500-800 6支撑M6螺孔孔距50mm 2400 KG
RUHF5000x1500x300 300 5000-1500-800 8支撑M6螺孔孔距50mm 3200 KG
RUHF6000x1500x300 300 6000-1500-800 8支撑M6螺孔孔距50mm 3200 KG
RUHF8000x1500x300 300 8000-1500-800 8支撑M6螺孔孔距50mm 3200 KG
