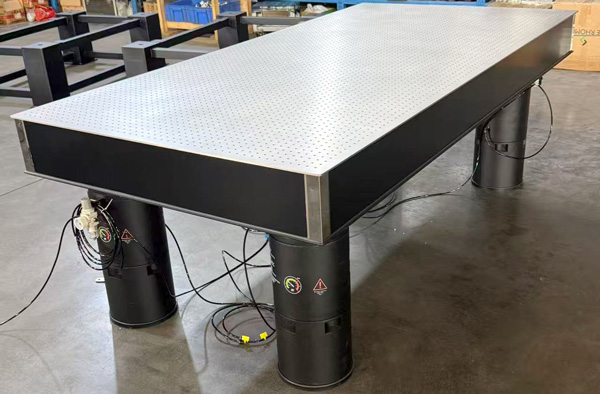

RU-QF-S-精密三线摆气浮隔振光学平台

  • 产品时间：2025-09-20 15:57
  • 价       格：

简要描述：应用范围：适合于光通讯、电子制造、医疗器械、科研院校、显微镜、光路测试、光学测量、激光干涉、激光扫描、光谱实验等领域应用(对磁场较高的要求，百级超静音间等）。 台面板...

产品咨询 联系我们
详细介绍
应用范围：适合于光通讯、电子制造、医疗器械、科研院校、 显微镜、光路测试、光学测量、激光干涉、激光扫描、光谱实   验等领域应用(对磁场较高的要求，百级超静音间等）。
台面板厚度：6mm厚 SUS430 系列  1Cr17优质高导磁不锈  钢表面密迪纹理处理，四周精密研磨，光滑平整，无凹陷，锐 边倒角，控制变形技术:台面呈亚光纹理状、台体四周黑色   亚光状，无油，洁净度高，维护方便，清理便捷。
固定螺孔：台面布M6螺孔阵距25mm×25mm，每个孔下面都有一个独立密封杯防止细小零部件掉到蜂窝 芯里面。
台体内状结构：内部蜂窝芯采用的是镀铝锌板，内芯密度为 250kg/m3;采用国内最新的粘结工艺颠覆了传统的焊接工 艺，无焊接应力;质量轻，强度高稳定性好。
侧板：内层碳钢板，外层为黑色铝塑板，美观实用，四周用 不锈钢钢板包角。
振幅：≤1um
台面平整精度：0.05mm/m2
表面粗糙度：表面粗糙度为0.8μm
固有频率:<1-1.5hz
减震效率：
垂直: 5Hz时:86～92%     10Hz时:91～96%
水平: 5Hz时:88～94%     10Hz时:92～98%  隔振等级：VC-D
负载重量：1000kg
隔振方式：三线摆隔振系统
台体支撑系统：三线摆气浮隔振平台由增强型不锈  钢台面，空气弹簧，精密三线摆杆隔振，混合腔设计  进一步大大提升隔振性能，独立式四支撑结构位置  摆放灵活、不会产生整体共振，相比其他支撑结构， 稳定性更高，调节范围+10mm。
空气源：无油静音空气压缩机 <50dB



产品型号 整体规格
（MM）		 台面厚度
（MM）		 台面自重
（KG）		 支撑腿直径
（MM）		 支架高度
（MM）		 支架负载
（KG）		 备注
RU-QF-S-06-06 600*600*800 100 40 245 700 600 4支撑
RU-QF-S-08-06 800*600*800 100 55 245 700 600 4支撑
RU-QF-S-09-06 900*600*800 100 60 245 700 600 4支撑
RU-QF-S-12-06 1200*600*800 100 85 245 700 600 4支撑
RU-QF-S-15-06 1500*600*800 100 108 245 700 600 4支撑
RU-QF-S-08-08 800*800*800 100 76 245 700 600 4支撑
RU-QF-S-09-09 900*900*800 100 97 245 700 600 4支撑
RU-QF-S-10-10 1000*1000*800 100 120 245 700 600 4支撑
RU-QF-S-10-08 1000*800*800 100 88 245 700 600 4支撑
RU-QF-S-12-08 1200*800*800 100 106 245 700 600 4支撑
RU-QF-S-12-09 1200*900*800 100 120 245 700 600 4支撑
RU-QF-S-12-10 1200*1000*800 100 140 245 700 600 4支撑
RU-QF-S-15-09 1500*900*800 200 183 245 600 1300 4支撑
RU-QF-S-18-09 1800*900*800 200 220 245 600 1300 4支撑
RU-QF-S-15-10 1500*1000*800 200 202 245 600 1300 4支撑
RU-QF-S-18-10 1800*1000*800 200 216 245 600 1300 4支撑
RU-QF-S-20-10 2000*1000*800 200 270 245 600 1300 4支撑
RU-QF-S-15-12 1500*1200*800 200 242 245 600 1300 4支撑
RU-QF-S-18-12 1800*1200*800 200 292 245 600 1300 4支撑
RU-QF-S-18-15 1800*1500*800 200 370 245 600 1300 4支撑
RU-QF-S-20-12 2000*1200*800 200 324 245 600 1300 4支撑
RU-QF-S-20-15 2000*1500*800 200 420 245 600 1300 4支撑
RU-QF-S-20-18 2000*1800*800 200 510 245 600 1300 4支撑
RU-QF-S-20-20 2000*2000*800 200 560 245 600 1300 4支撑
RU-QF-S-24-12 2400*1200*800 200 390 245 600 1300 4支撑
RU-QF-S-24-15 2400*1500*800 200 500 245 600 1300 4支撑
RU-QF-S-24-18 2400*1800*800 200 600 245 600 1300 4支撑
RU-QF-S-24-20 2400*2000*800 200 570 245 600 1300 4支撑
RU-QF-S-30-12 3000*1200*800 300 576 245 500 1950 6支撑
RU-QF-S-30-15 3000*1500*800 300 720 245 500 1950 6支撑
RU-QF-S-30-18 3000*1800*800 300 860 245 500 1950 6支撑
RU-QF-S-30-20 3000*2000*800 300 960 245 500 1950 6支撑
RU-QF-S-35-15 3500*1500*800 300 840 245 500 1950 6支撑
RU-QF-S-40-15 4000*1500*800 300 960 245 500 1950 6支撑
RU-QF-S-45-15 4500*1500*800 300 1080 245 500 1950 6支撑
RU-QF-S-50-15 5000*1500*800 300 1200 245 500 1600 8支撑
RU-QF-S-50-15 5000*2000*800 300 1600 245 500 1600 8支撑
RU-QF-S-60-15 6000*1500*800 300 1440 245 500 2400 8支撑
RU-QF-S-60-20 6000*2000*800 300 1920 245 500 2400 8支撑
RU-QF-S-80-15 8000*1500*800 300 1920 245 500 2400 10支撑
RU-QF-S-80-20 8000*1500*800 300 2560 245 500 2400 10支撑
