40/60/6070/80台面高精密微型电动滑台：RUTAB系列

产品时间：2023-05-31 17:56

价格：

简要描述：RUTAB系列（薄型）产品结构小巧轻薄，适合轻载，低速使用，科学实验使用，采用研磨丝杠（滚珠丝杠）传动，交叉滚柱导轨，运动舒适，有侧向调整导轨预紧力和消间隙的功能。...

RUTAB系列薄型电动滑台产品主体材料采用硬质铝合金，表面黑色阳极氧化处理，耐磨性好、外型美观。
导轨采用线性滑块，强度高、负载能力强、耐用性好，配合导轨面精密磨削技术，使该系列产品具有较高的运动精度。
采用研磨级滚珠丝杠传动，标配二相步进电机，可提供较高的分辨率和定位精度。该系列产品非常适合集成在对空间、尺寸、重量要求较高的自动化设备、精密仪器设备等中，也比较适合使用在运动范围较小、往复频率高的工业生产线中。
• 滚珠丝杠（导程1mm），标配二相步进电机，性价比高
• 采用交叉滚柱导轨，负载能力较强
• 结构紧凑、台面尺寸薄、空间尺寸小
• 具有机械和传感器，安全性高，使用方便

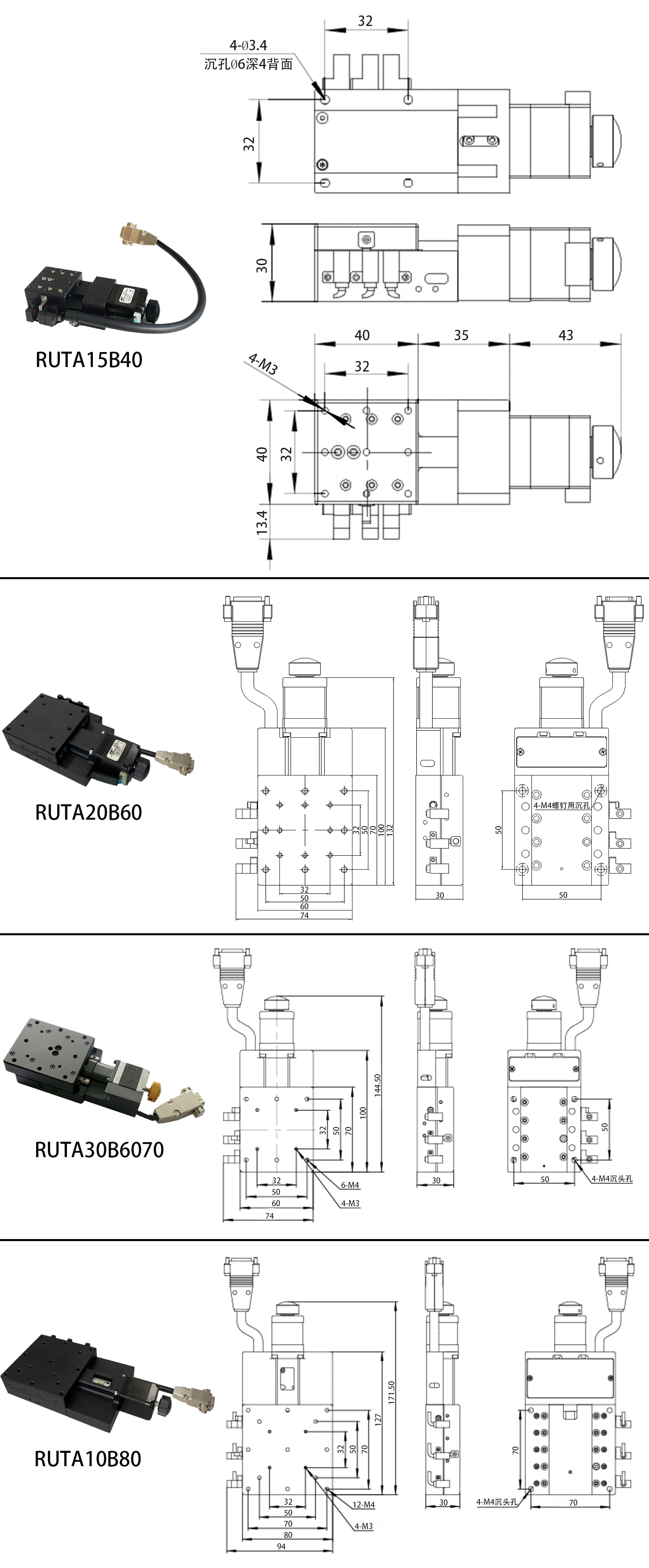

产品型号		RUTA15B40	RUTA20B60	RUTA30B6070	RUTA10B80	RUTA20B80	RUTA30B80	RUTA50B80
机械规格	台面尺寸	40×40mm	60×60 mm	60×70mm	80×80mm
	行程	15 mm	20 mm	30 mm	10 mm	20 mm	30 mm	50 mm
	传动方式	滚珠丝杠（导程1 mm）
	导轨	精密交叉滚柱导轨
	材质/表面处理	铝合金/黑色阳极氧化处理
	重量	0.3kg	0.5kg	0.6kg	0.7kg
单轴精度规格	台面承载	4kg	5kg	5kg	7 kg
	最高速度	8mm/sec	6mm/sec	10mm/sec
	解析度	5μ/2.5μm
	单向定位精度	5μm
	反复定位精度	±1μm
	运动平行度	5µm			5µm			10µm
	运动真直度	3µm
	平行度	20µm
	空转	1µ
电器规格	马达类型	两相步进电机(可更换五相步进/闭环步进电机/伺服电机）
	平移台接口	DB9针
	控制器接口	15针
