40/60/80/100/120台面重载型微型电动滑台：RUTAZ系列

产品时间：2023-05-31 17:56

价格：

简要描述：微型电动滑台：RUTAZ系列产品结构小巧轻薄，适合重载载使用。采用滚珠丝杠传动，交叉滚柱导轨，运动舒适，有侧向调整导轨预紧力和消间隙的功能，可多维组合使用。 ...

RUTAZ系列重载型电动滑台产品主体材料采用硬质铝合金，表面黑色阳极氧化处理，耐磨性好、外型美观。
导轨采用线性滑块，强度高、负载能力强、耐用性好，配合导轨面精密磨削技术，使该系列产品具有较高的运动精度。
采用研磨级滚珠丝杠传动，标配二相步进电机，可提供较高的分辨率和定位精度。
该系列产品非常适合集成在对空间、尺寸、重量要求较高的自动化设备、精密仪器设备等中，也比较适合使用在运动范围较小、往复频率高的工业生产线中。
• 滚珠丝杠（导程1mm），标配二相步进电机，性价比高
• 采用交叉滚柱导轨，负载能力极强
• 结构紧凑、台面尺寸薄、空间尺寸小
• 具有机械和传感器，安全性高，使用方便

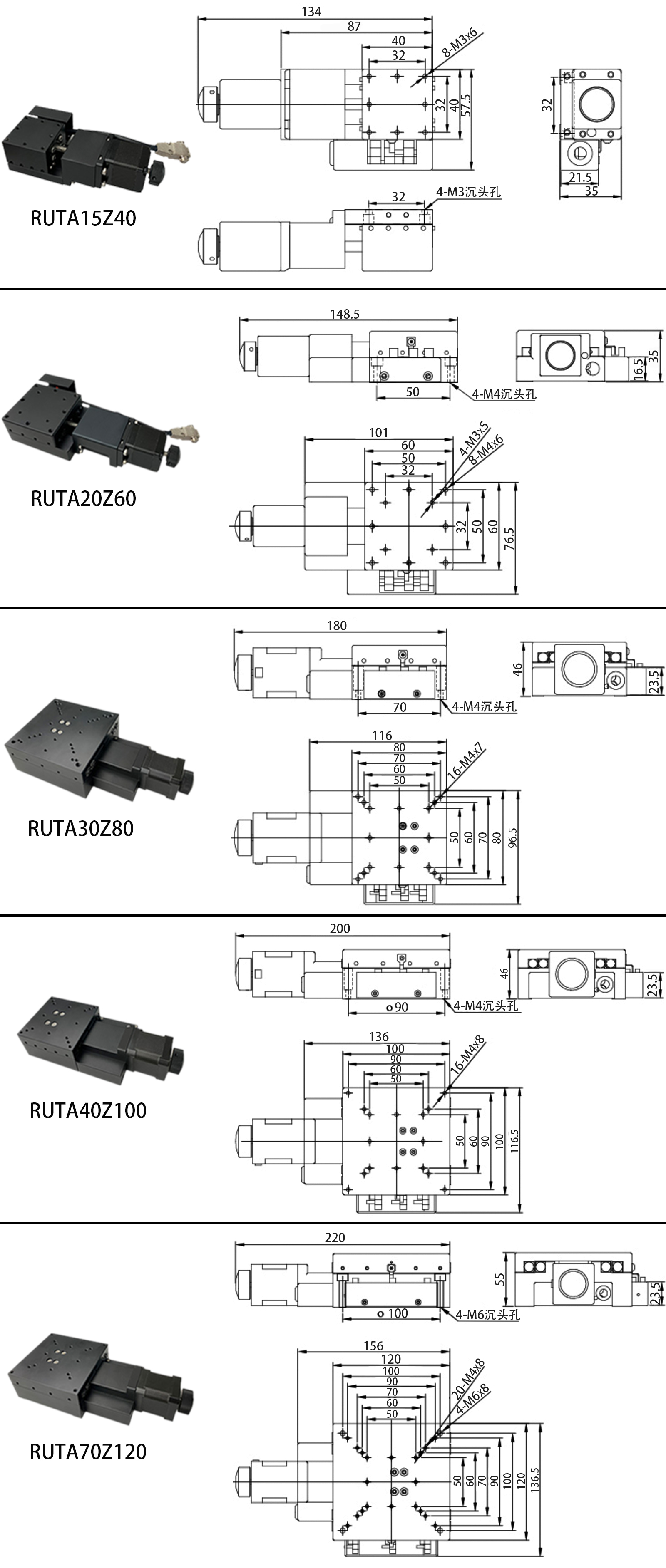

产品型号		RUTA15Z40	RUTA20Z60	RUTA30Z80	RUTA40Z100	RUTA70Z120
机械规格	台面尺寸	40×40mm	60×60 mm	80×80mm	100×100mm	120×120mm
	行程	15 mm	20 mm	30 mm	40mm	70 mm
	传动方式	滚珠丝杠（导程1 mm）
	导轨	精密交叉滚柱导轨
	材质/表面处理	铝合金/黑色阳极氧化处理
	重量	0.36kg	0.65kg	1.3kg	1.64kg	2.5kg
单轴精度规格	台面承载	6Kgf	7Kgf	9Kgf	12Kgf	14Kgf
	最高速度	8mm/sec	6mm/sec	10mm/sec
	解析度	5μ/2.5μm
	单向定位精度	5μm
	反复定位精度	±1μm
	运动平行度	6.6µm			10µm
	运动真直度	3µm
	平行度	20µm
	空转	2µ
电器规格	马达类型	两相步进电机(可更换五相步进/闭环步进电机/伺服电机）
	平移台接口	DB9针
	控制器接口	15针
