整体焊接支架精密隔振光学平台:RUWVD系列

  • 产品时间:2022-11-22 16:57
  • 价       格:

简要描述:RUWVD系列隔振光学平台支架采用整体焊接工艺,确保隔振系统整体的稳定性,减震器采用专业级精密阻尼减振器,比起标准阻尼隔振垫,隔振性能进一步大幅提高。 ...

详细介绍

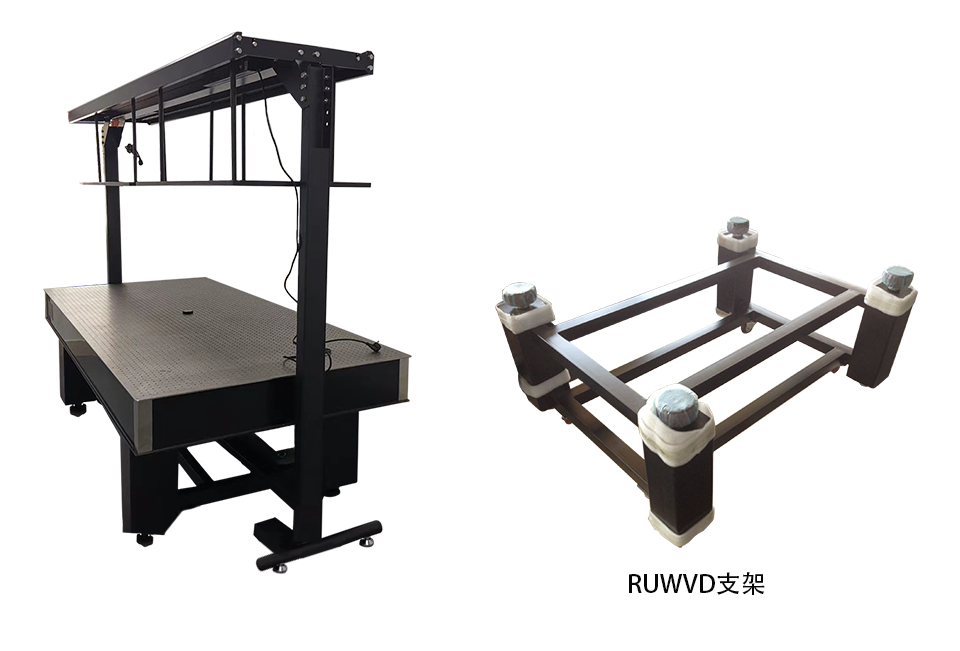

RUWVD系列隔振光学平台支架采用整体焊接工艺,确保隔振系统整体的稳定性,减震器采用专业级精密阻尼减振器,比起标准阻尼隔振垫,隔振性能进一步大幅提高,另外支架配有高度调整机构和脚轮,方便移动和调整。


台面材料:不锈钢面板材料为1Cr17
上台面厚度6mm高导磁不锈钢,表面密迪纹处理(配合磁力底座使用)
表面M6螺纹孔、孔间距25X25mm
平面度:≤0.02-0.05mm/m²
平台中心300mm×300mm 内载荷114kg,常规支撑间距下的变形量:<6×10-3mm
最大动挠度系数<1.2×10-3;最大的相对位移变形:<8×10-7mm
表面平面度优于±0.1mm/600mm2
表面粗糙度:≤0.8μm
采用专业级精密阻尼减振器,比起标准阻尼隔振垫,隔振性能进一步大幅提高
固有频率:36Hz (根据实验环境有差异)
振幅:<5μm
负载800kg/m²
可选厚度50mm/100mm/200mm/300mm
适合于光通讯、电子制造、医疗器械、科研院校、显微镜、光路测试、光学测量、激光干涉、激光扫描、光谱实验等领域应用(对磁场较高的要求,百级超静音间均可满足使用要求)



产品型号 台面厚度(mm) 长-宽-高 (mm) 备  注
RUWVD1200x800x100 100 1200-800-800 4支撑  M6螺孔孔距25mm
RUWVD1500x1000x200 200 1500-1000-800 4支撑  M6螺孔孔距25mm
RUWVD1800x1200x200 200 1800-1200-800 4支撑  M6螺孔孔距25mm
RUWVD2000x1000x200 200 2000-1000-800 4支撑  M6螺孔孔距25mm
RUWVD2000x1200x200 200 2000-1200-800 4支撑  M6螺孔孔距25mm
RUWVD2000x1500x200 200 2000-1500-800 4支撑  M6螺孔孔距25mm
RUWVD2400x1200x200 200 2400-1200-800 4支撑  M6螺孔孔距25mm
RUWVD2400x1500x200 200 2400-1500-800 4支撑  M6螺孔孔距25mm
