直驱电机旋转台说明：
直驱电机又称DD马达，其中DD是direct driver的简称。由于其输出力矩大，因此有些公司将该产品直接称为力矩伺服。
与传统的电机不同，该产品的大力矩使其可以直接与运动装置连接，从而省去了诸如减速器，齿轮箱，皮带轮等连接机构，因此才会称其为直驱电机。
此类电机都配置了高解析度的圆光栅，因此使该产品可以达到比普通伺服高一个等级的精度。又由于采用直接连接方式，减少了由于机械结构产生的定位误差，使得工艺精度得以保证。
特点：
采用恒力矩或恒速度模式运行，满足多种力矩输出需要，实现位移调整自动化。。
•高转速、高扭矩、高角加速度。
•内置圆光栅，全闭环控制，无回程，定位精度高。
•双交叉滚柱轴环结构，五自由度约束，可以承载水平和垂直方向的负载。
应用领域：可应用于科研、激光应用、全自动计量检测仪器、工业自动化等领域的自动位移控制。请参考http://www.bjruy.com/a/jishuwenzhang/536.html
瑞钰科技RUDD系列直驱电机旋转台（又称DD马达）采用完全密封的定子绕组，有内转子和外转子两种结构类型，具有高精度、高刚性、低轴向径向跳动等优点，具有高绝对精度和高重复定位精度。
►绝对精度：±10arc-sec
►重复定位精度：±0.5arc-sec
►绝缘等级：F类►绝缘耐压：1分钟1500V
►绝缘电阻：10MΩ以上(500VDC)
►其他构造：外转子型
►励磁方式：3相
►电源：200-230VAC
►其它：标称扭矩为安装在热容量足够大的金属机座上时的数值。
►位置分辨率为建议值，根据驱动器设定。
►负载安装面机械精度是安装面的轴向偏差和径向偏差。

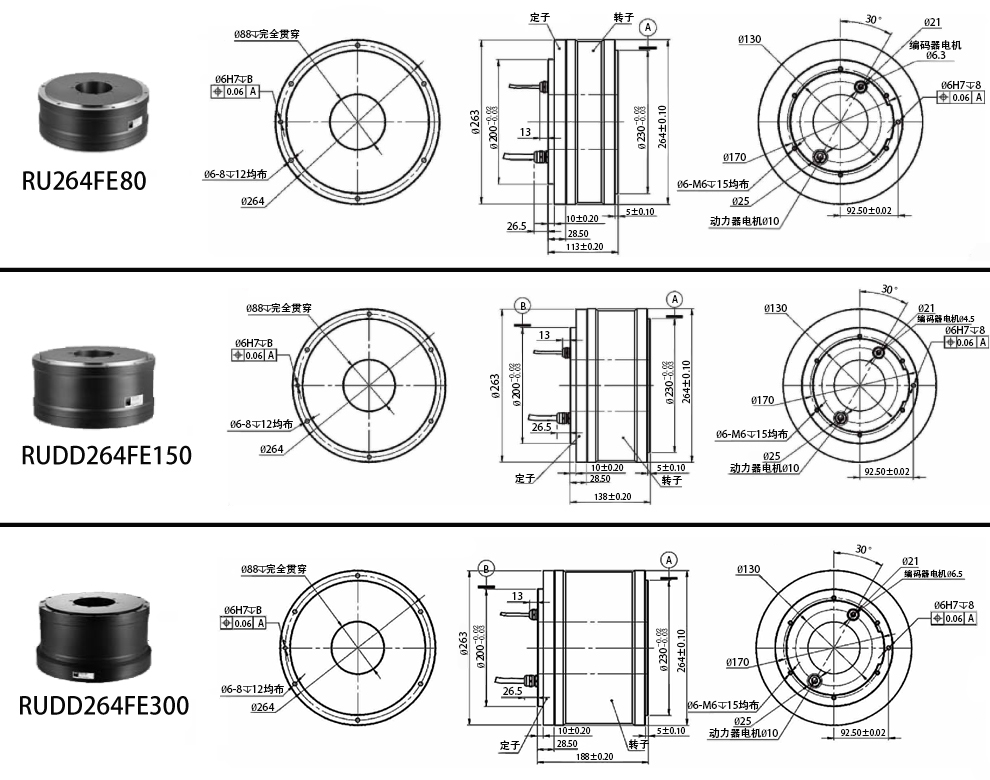

| 型号 | RUDD264FE80 | RUDD264FE150 | RUDD264FE300 | |||
| 瞬时最大输出扭矩 | N.m | 120 | 250 | 480 | ||
| 连续最大扭矩 | N.m | 65 | 100 | 175 | ||
| 最大转速 | rps | 2.5 | 2 | 2.5 | ||
| 额定转速 | rps | 1.2 | 1.2 | 1.5 | ||
| 线电阻 | Ohm | 5.8 | 8.5 | 2.8 | ||
| 线电感 | mH | 22 | 37.4 | 10 | ||
| 力矩常数 | Nm/Arms | 14.8 | 24 | 25 | ||
| 反电势常数 | Vp /(krpm) | 1265 | 2052 | 2137 | ||
| 连续电流 | Arms | 4.5 | 4.2 | 7.2 | ||
| 峰值电流 | Arms | 9 | 10.5 | 20 | ||
| 极对数 | - | 15 | 15 | 15 | ||
| 精度要求 | 编码器分辨率 | pulse/rev | 2592000 | 2592000 | 2592000 | |
| 绝对精度 | arc-sec | ±15/±6 | ±15/±6 | ±15/±6 | ||
| 重复定位精度 | arc-sec | ±0.5 | ±0.5 | ±0.5 | ||
| 原点脉冲数 | pulse/rev | 1 | 1 | 1 | ||
| 最大功率 | KVA | 2 | 3 | 4 | ||
| 额定功率 | KVA | 0.8 | 1.2 | 2 | ||
| 转子惯量 | kgcm² | 1296 | 1440 | 1900 | ||
| 允许负载 | 轴向负荷 | 正 | N | 50000 | 50000 | 50000 |
| 逆 | N | 20000 | 20000 | 20000 | ||
| 径向负荷 | Nm | 400 | 400 | 400 | ||
| 负载安装面机械精度 | μm | 15，8or less | 25，15or less | 30，15 or less | ||
| 重量 | kg | 29 | 36.9 | 51.5 | ||
| 环境要求 | 温度 | ℃ | 40 | 40 | 40 | |
| 湿度 | ％ | 85 | 85 | 85 | ||
| 大气环境 | - | 无腐蚀性气体、尘埃。海拔1000m以下 | ||||
