RU150TA系列电动平移台是为解决工业中高重复使用频率等情况专门设计的精密电动平移台。
该系列产品主体材料采用硬质铝合金，表面黑色阳极氧化处理，耐磨性好、外型美观
• 导轨采用线性滑块，强度高、负载能力强、耐用性好，配合导轨面精密磨削技术，使该系列产品具有较高的运动精度。
• 采用高精密线性滑块传动，标配二相步进电机，可提供较高的分辨率和定位精度
• 采用线性滑块导轨，强度高、负载能力较强、耐用性好
• 导轨安装面采用精密磨削工艺，使得产品具有较高的运动精度
• 内置三个传感器（正负限位及零位），采用高柔线缆并实现线缆模组化，维护更方便
• 采用防尘设计，可以优先避免尘埃进入丝杆或者导轨
| 产品型号 |
RU150TA50H |
RU150TA100H |
RU150TA150H |
RU150TA200H |
RU150TA300H |
RU150TA400H |
RU150TA500H |
RU150TA600H |
||
|
机械规格 |
台面尺寸 |
150×150mm |
||||||||
|
行程 |
50 mm |
100 mm |
150 mm |
200 mm |
300 mm |
400 mm |
500 mm |
600 mm |
||
|
传动方式 |
高精密滚珠螺杆（导程5/10mm） |
滚珠螺杆（导程5mm/10mm） |
||||||||
|
导轨 |
高精密线性滑块导轨 |
|||||||||
|
材质/表面处理 |
铝合金/黑色阳极氧化处理 |
|||||||||
|
重量 |
2.8kg |
3.4kg |
4.5kg |
5.2kg |
6.3kg |
7.2kg |
8.3kg |
10.3kg |
||
|
单轴 精度规格 |
台面承载 |
80kg |
70kg |
60kg |
||||||
|
最高速度 |
50mm/sec或100mm/sec |
|||||||||
|
单向定位精度 |
3μm |
5μm |
||||||||
|
平行度 |
3µ |
4µ |
5µ |
|||||||
|
运动平行度 |
10µ |
15µ |
20µ |
|||||||
|
其他配件 |
可加装光栅尺 |
|||||||||
|
电器规格 |
马达类型 |
两相步进电机(可更换五相步进/闭环步进电机/伺服电机） |
||||||||
|
平移台接口 |
DB9针 |
|||||||||
|
控制器接口 |
15针 |
|||||||||
|

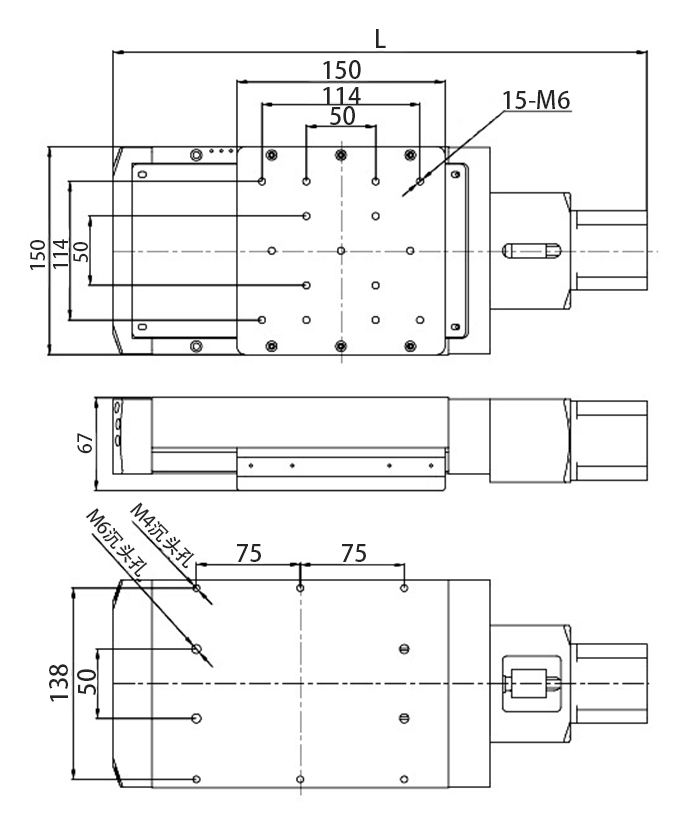

型号 |
RU150TA50H |
RU150TA100H |
RU150TA150H |
RU150TA200H |
RU150TA300H |
RU150TA400H |
RU150TA500H |
RU150TA600H |
|
长度/mm |
385 |
435 |
485 |
535 |
635 |
735 |
835 |
935 |
